飞秒激光切割和打孔技术在氮化硅领域的广泛应用

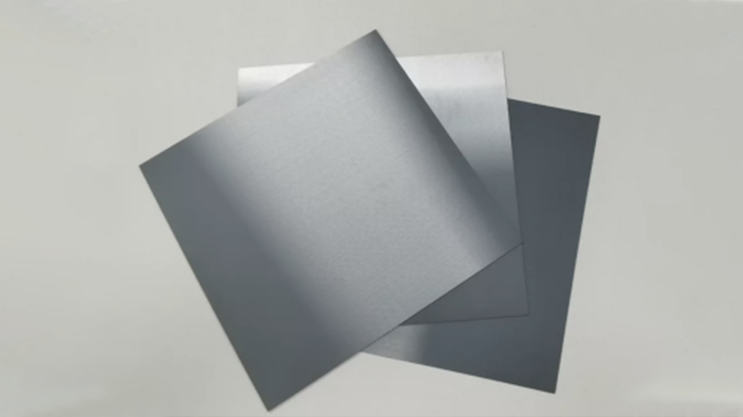

氮化硅（Si₃N₄）是一种非常坚硬、耐高温和化学稳定的陶瓷材料，广泛应用于高温环境中的机械零件、刀具和半导体工业中。氮化硅具有优异的物理和化学性质，使其在工程领域中备受青睐。然而，由于其高硬度和脆性，传统的加工方法往往会导致较大的切削力和热应力，可能会损伤工件或导致工件失效。在这种情况下，飞秒激光技术成为了一种备受关注的氮化硅加工方法。

飞秒激光切割和打孔是一种高精度、低热影响的加工方法，适用于氮化硅等高硬度材料。这种方法利用飞秒激光器产生的极短脉冲激光束，使得材料在极短的时间内被加热至高温，从而实现切割或打孔。与传统激光加工方法相比，飞秒激光加工具有以下优点：

1. 高精度：飞秒激光器能够产生极短的脉冲，使得加工过程中的能量传输更加，因此可以实现非常精细的切割线条和小尺寸的孔径。

2. 低热影响：由于飞秒激光脉冲的极短时间尺度，加工过程中的热影响区域极小，几乎可以忽略不计。这样就可以避免氮化硅等材料发生热应力导致的裂纹或变形问题，保证加工质量。

3. 高加工效率：飞秒激光器的高能量密度使得加工速度相对较快，可以在短时间内完成复杂的切割和打孔任务。这提高了生产效率并降低了加工成本。

4. 适用性广泛：飞秒激光加工技术不仅适用于氮化硅，还可以用于其他高硬度、脆性或热敏感的材料，如玻璃、陶瓷和聚合物等。

5. 无需后加工：由于飞秒激光加工过程中几乎没有产生热影响区域，因此通常不需要进行额外的表面处理或后加工步骤，从而节省了时间和成本。

在氮化硅领域，飞秒激光技术已经被广泛应用于各种应用场景，包括微加工、光学元件制造、半导体加工等。例如，飞秒激光可以用于制作微型通孔、槽道、芯片切割等高精度加工任务。在光学领域，飞秒激光还可以用于制作具有复杂结构的光学器件，如光波导、光栅等。另外，在半导体工业中，飞秒激光也可以用于修复芯片表面缺陷、切割硅片等工艺。

飞秒激光切割和打孔技术为氮化硅等高硬度材料的加工提供了一种高效、精密且无损伤的解决方案，有望在未来得到更广泛的应用。
