如何在探针上打小孔?单色飞秒激光了解一下

发布时间:2024-06-12 来源:单色科技

飞秒激光在探针上打孔是一项高度精密的工艺,广泛应用于微电子、半导体和生物医学等领域。例如,在半导体测试探针的制造过程中,飞秒激光可以在极小的探针头上打出精密的孔洞,这些孔洞可以用于安装微小的导线或进行电气连接。通过放大200倍的显微图像,可以清晰地观察到飞秒激光加工后的孔洞边缘非常光滑、整齐,尺寸和位置精度极高,符合严格的制造要求。

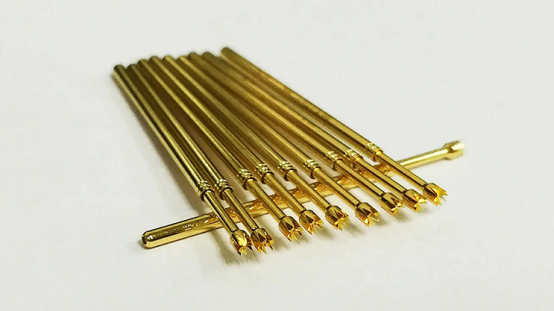

探针

飞秒激光打孔的原理和优势

超短脉冲:飞秒激光的脉冲持续时间在10^-15秒量级,能够在极短时间内释放大量能量。

高峰值功率:脉冲时间极短,但能量密度极高,能够去除材料。

极小热影响区:由于脉冲时间短,飞秒激光几乎没有热传导效应,减少了对材料的热损伤。

高精度:飞秒激光可以实现亚微米级别的加工精度,非常适合微细孔加工。



加工探针的过程

设计和准备:根据探针的设计要求,确定孔的位置和尺寸。通常使用计算机辅助设计(CAD)软件进行设计。

材料固定:将探针材料固定在加工平台上,确保在加工过程中保持稳定。

激光参数设置:调整飞秒激光器的参数,如脉冲能量、频率和扫描速度,以确保更佳的打孔效果。

激光打孔:激光器根据设计图案在探针上逐点打孔。高能量密度的飞秒激光脉冲瞬间汽化和去除材料,形成的孔洞。

质量检查:使用显微镜或其他检测设备检查孔的尺寸和形状,确保符合设计要求。

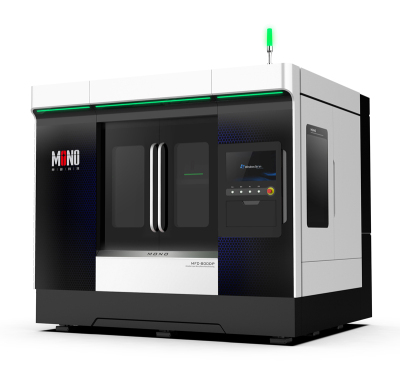

 单色科技飞秒激光打孔设备

利用单色飞秒激光设备进行打孔有以下优点:

高精度和高一致性:飞秒激光能够实现极高的加工精度和一致性,适合微小、精细孔洞的加工。

无热影响:几乎没有热影响区,避免了材料的热变形和损伤。

广泛的材料适用性:可以加工各种材料,包括金属、陶瓷、聚合物和生物材料。

灵活性:适用于各种复杂的图案和设计,可以快速调整加工参数以适应不同的需求。



应用领域:

微电子和半导体:用于芯片探针和测试探针的精密打孔,确保电气连接的可靠性。

生物医学:用于制造生物传感器和微流控芯片上的探针,进行细胞和分子水平的检测。

通讯技术:在光纤探针和微型天线上的精密打孔,提升通讯设备的性能。



飞秒激光打孔设备在探针上打孔的技术,凭借其高精度、低热影响和广泛的材料适用性,在各个高科技领域展现出极大的应用潜力和优势。
