单色科技飞秒激光:物镜光阑的精密打孔、切割与刻蚀

发布时间:2024-06-27 来源:单色科技

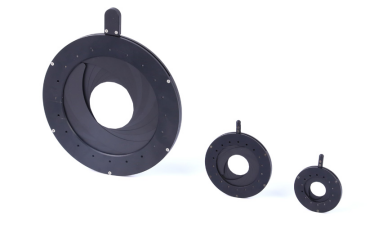

物镜光阑是显微镜、光学显微镜或其他光学仪器中的一个重要部件,用于控制进入光学系统的光束数量和路径。它通过调整光束的大小和形状来优化图像的清晰度、对比度和分辨率。

物镜光阑的功能:

1. 控制光束数量

  通过调节光阑的开口大小,可以控制进入光学系统的光束数量,从而影响图像的亮度和对比度。

2. 优化成像质量

  合适的光阑设置可以减少散射光和杂散光的影响,提高图像的清晰度和分辨率。

3. 调节景深

  光阑的开口大小直接影响景深。较小的光阑开口增加景深,适合观察厚样品;较大的光阑开口减少景深,适合观察薄样品或高分辨率成像。

4. 减少球差和色差

  通过适当调整光阑,可以减少球差和色差等光学像差,提升成像质量。








单色科技飞秒激光技术可以在物镜光阑上进行打孔、切割和刻蚀等多种加工操作。

1. 打孔

飞秒激光可以在物镜光阑上打出的小孔,这些小孔可以用来控制光束的大小和形状。

- 高精度:飞秒激光可以实现亚微米级的孔径精度,非常适合制造精密光学元件。

- 低热影响:由于脉冲持续时间极短,材料受热量影响小,减少了热损伤,确保光阑的光学性能。

- 清洁边缘:激光打孔的边缘非常光滑,无毛刺,保证光束通过时不受干扰。

2. 切割

飞秒激光可以用于切割物镜光阑,以获得所需的形状和尺寸。

- 高精度切割:飞秒激光可以实现复杂形状的高精度切割,非常适合定制化光学元件。

- 非接触式加工:避免了传统机械切割可能引起的应力和变形。

- 适用多种材料:飞秒激光可以切割金属、玻璃、陶瓷和聚合物等多种材料,适应性强。

3. 刻蚀

飞秒激光可以用于在物镜光阑表面进行刻蚀,制作复杂的微结构或图案。

- 高分辨率:飞秒激光刻蚀可以实现纳米级别的分辨率,适合制作精密微结构。

- 定制化图案:可以根据设计需求在光阑表面刻蚀出特定的图案或标记。

- 低损伤加工:飞秒激光刻蚀过程中热影响区小,避免了材料表面的损伤,保证光学性能。



单色科技飞秒激光设备






单色科技飞秒激光加工的综合优势

1. 极高的加工精度:飞秒激光能够实现微米级甚至纳米级的加工精度,适用于高要求的光学元件制造。

2. 低热影响:飞秒激光脉冲时间极短,减少了热影响区,避免了材料的热损伤。

3. 无机械应力:激光加工是非接触式的,不会对材料施加机械应力,避免了机械加工导致的变形和损伤。

4. 多材料适应性:飞秒激光可以加工多种材料,包括金属、玻璃、陶瓷和聚合物,满足不同光学元件的制造需求。

应用实例

1. 显微镜物镜光阑:飞秒激光技术可以在显微镜物镜光阑上打孔和切割,以提高显微镜的成像质量和分辨率。

2. 光学仪器:在其他光学仪器中,飞秒激光技术可以用来制造高精度的光阑元件,优化光学系统性能。

3. 科研应用:飞秒激光加工技术广泛应用于科研领域,用于制作各种复杂的微结构和纳米结构。

单色科技飞秒激光技术以其高精度、低热影响和无机械应力的优势,适用于在物镜光阑上进行打孔、切割和刻蚀等多种加工操作。这种技术为光学元件的高质量制造提供了理想的解决方案,广泛应用于显微镜、光学仪器和科研领域。
